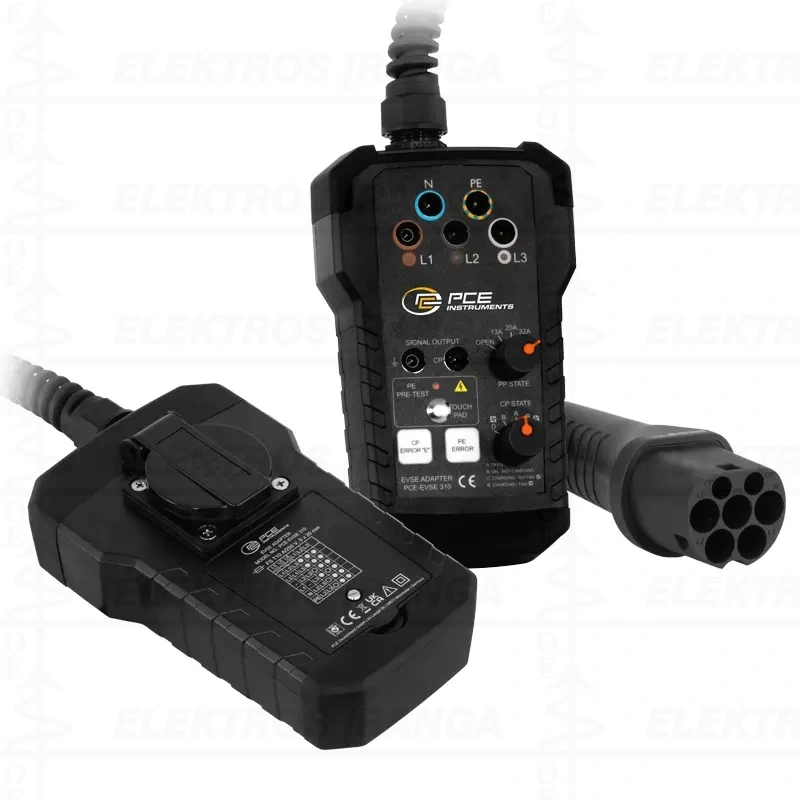

EV elektromobilio įkrovimo sistemos simuliacijos ir testavimo prietaisas

EV įkrovimo stotelės PE įžeminimo laidininko testas / Proximity Pilot (PP) State (kabelio simuliacija) / Control Pilot (CP) State (elektromobilio simuliacija) / Fazių LED indikacija L1, L2, L3 /. EV testavimo prietaisas skirtas VDE 0100 bandymų įrenginiams, skirtiems elektromobilių įkrovimo stotelėms (3 įkrovimo režimas) bandyti. Šį adapterį galima naudoti kartu su PCE-ITE 55B instaliacijos testeriu arba su kitų gamintojų testeriais atitinkančiais VDE 0100 normas. Dėka integruotų 3 fazių įtampos šviesos diodų, galima greitai nustatyti, ar yra įrengimo klaida. PP būsenos sukamuoju jungikliu galima imituoti įkrovimo kabelio srovės pralaidumą. Srovės pralaidumas imituojamas naudojant integruotus EV bandymo prietaiso rezistorius, kurie prijungiami tarp PP ir PE laidininkų. Naudojant CP būsenos sukamąjį jungiklį galima imituoti įvairias transporto priemonės būsenas. Transporto priemonės būsenos imituojamos naudojant skirtingus rezistorius, prijungtus tarp CP ir PE laidininkų. Prie integruoto SHUKO lizdo, esančio prietaiso nugarėlėje, galima prijungti išorinę apkrovą iki 10A. Šis išėjimas skirtas tik matavimo tikslams ir suteikia galimybę patikrinti elektros skaitiklio veikimą. EV bandymo prietaisą taip pat galima naudoti PE gedimui (įžeminimo gedimui) imituoti. EV bandymo prietaisas tiekiamas prietaiso krepšyje. Kaip papildoma opcija, gali būti pasirenkamas adapteris sieninėms dėžutėms su 1 tipo jungtimi.
