Saulės elektrinių įžeminimas, potencialų išlyginimas.

Kaip teisingai turi būti įrengiamas potencialų išlyginimas ir realizuojama apsaugos nuo žaibo sistemos integracija – montuojant saulės elektrinės ant privačių stogų.

Dažnai įrengiant saulės elektrines ant stogo, saulės moduliai montuojami ant laikančių aliuminio profilių ir montuotojas neįvertina ir nekontroliuoja (nematuoja) ar jungiantys elementai realizuoją potencialų išlyginimą, pagal Lietuvos ir tarptautinius reikalavimus.

PASAULINIO LYDERIO Trina Solar SAULĖS MODULIAI NUO 410-415 (pilnai juodi), 420-425W iki 660 W MŪSŲ SANDĖLIUOSE

425W, juodas rėmas, ypač aukštas atsparumas aprovoms, aukštas efektyvumas

Norminiai dokumentai nurodo:

DĖL ELEKTROS ĮRENGINIŲ BANDYMŲ NORMŲ IR APIMTIES APRAŠO PATVIRTINIMO

2016 m. spalio 26 d. Nr. 1-281

Saulės elektrinės apsauginio įžemintuvo, nulinių šynų ir įžeminimo įrenginio kontaktinės jungtys turi būti tvarkingos, pereinamoji varža turi būti ne didesnė kaip 0,05 Ω , tekant ne silpnesnei kaip 200 mA testavimo srovei (keičiant poliškumą), įžeminimo įrenginių varža neturi viršyti 10 W (taikoma P, R ir M bandymų ir matavimų kategorijoms).

http://www.e-tar.lt/portal/lt/legalAct/3cb22da0a1c811e69ad4c8713b612d0f

TAI, KAIP REALIZUOTI PATIKIMĄ, ILGALAIKĮ KONTAKTĄ

Konstrukcijų gamintojai nurodo naudoti testuotus elementus, montuojamus tarp saulės modulių ir konstrukcijų:

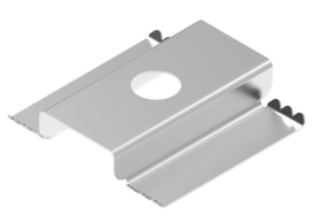

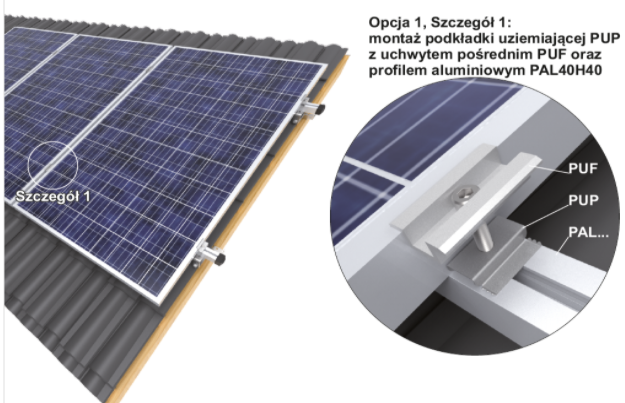

Specialus ner.plieno elementas montuojamas – tarp konstrukcijos ir saulės modulio:

https://eliranga.lt/izeminimo-elementas-saules-elektrinems-pup-(1.4301)-id-897303

Elementų kiekis - vienas elementas, tvirtinimo vietoje tarp dviejų modulių.

Taip pat reikės:

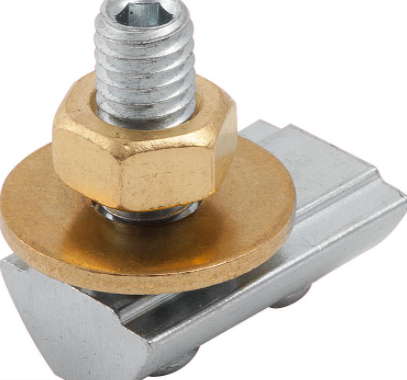

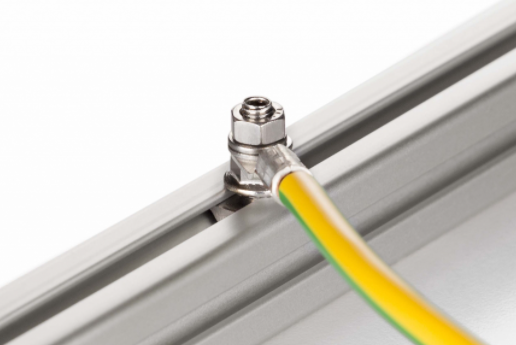

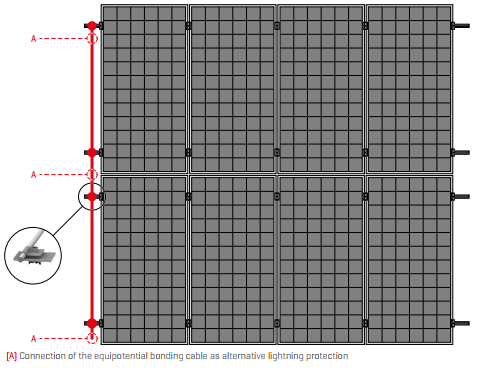

Standartinės konstrukcijos jungtys naudojamos prijungti įžeminimo/potencialų išlyginimo laidininką.

http://eliranga.lt/saules-energetika/saules-moduliu-montavimo-komponentai

Atskiras klausimas - kaip realizuoti esamą ar naujai montuojamą apsaugos nuo žaibo sistemą su saulės elektrinėmis

Priklausomai nuo sąlygų yra trys galimi variantai:

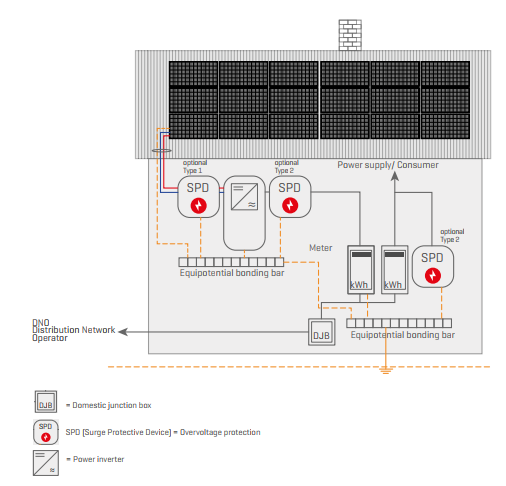

Apsaugos nuo žaibo sistemos objekte nėra – elektrinė pakliūna į šalimais esamos sistemos apsaugos zoną, arba apsaugos nuo žaibo sistemos neplanuojama įrengti - montuojamas atskiras SE įžeminimas

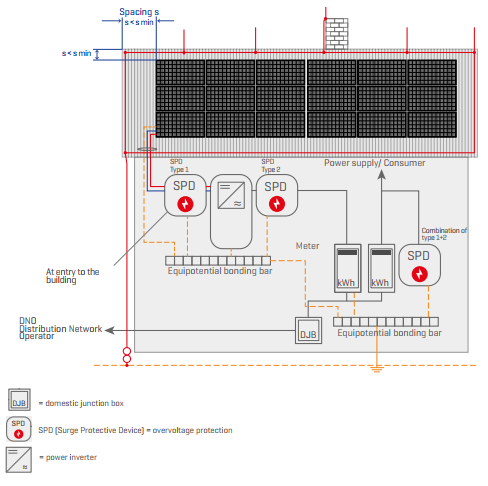

Saulės elektrinės konstrukcijos įžeminimas nėra prijungiamas prie apsaugos nuo žaibo sistemos tinklo (izoliuotas išpildymas-S saugus atstumas išlaikytas)
Saulės elektrinės konstrukcija įžeminama ir prijungiama prie apsaugos nuo žaibo sistemos.
